MANAJEMEN BANDWITH DENGAN MIKROTIK

PENULIS : Mochamat Taufik Hidayatulloh

1. Bandwith dan Troughput (pengertian dan perbedaan).

 Bandwith adalah suatu ukuran dari banyaknya (jumlah) informasi  yang dapat mengalir dari satu tempat ke tempat lainnya. Dengan kata lain, Bandwith dipakai untuk mengukur baik aliran data analog maupun aliran data digital.

 Satuan jumlah yang digunakan untuk Bandwith adalah bps (bit per second). Satuan ini menunjukkan jumlah yang dapat mengalir per detik melalui saluran media. Sedangkan bit (binary digit) hanya terdiri dari dua angka yaitu angka 0 dan angka 1.

Lebih jelas, Bandwith adalah kemampuan maksimum dari pipa untuk mengalirkan data dalam ukuran waktu 1 detik. Sedangkan yang dimaksud kecepatan adalah jarak yang ditempuh dari suatu satuan waktu misalnya dalam satu detik.Sebagai contoh, server sobat yang terhubung melalui kabel telepon menghubungkan dengan modem ke internet service provider isp dengan bandwidth 80 kbps. Artinya semakin lebar bandwidth yang ada tentu akan semakin besar data yang dilewatkan.

 Nah pada jaringan komputer bandwidth dibagi menjadi dua yaitu bandwidth digital dan bandwidth analog.

  1. Bandwidth Digital adalah jumlah atau volume suatu data (dalam satuan bit per detik/bps) yang dapat dikirimkan melalui sebuah saluran komunikasi tanpa adanya distorsi.
  1. Bandwidth Analog adalah perbedaan antara frekuensi terendah dan frekuensi tertinggi dalam sebuah rentang frekuensi yang diukur menggunakan satuan Hz (hertz) , yang bisa menentukan banyaknya informasi yang dapat ditransmisikan dalam waktu tertentu.

 Throughput adalah bandwidth yang aktual atau sebenarnya, yang diukur dengan satuan waktu tertentu dan pada kondisi jaringan tertentu yang digunakan untuk melakukan transfer file dengan ukuran tertentu pula.

perbedaan Brandwith dan Troughput adalah Bandwidth dan throughput mungkin tampak serupa, namun terdapat perbedaan diantara keduanya meskipun tidak terlalu jauh. bandwidth sendiri adalah jumlah bit yang dapat dikirimkan dalam satuan detik, sedangkan throughput walau pun memiliki satuan dan rumus yang sama dengan bandwidth, tetapi throughput lebih pada menggambarkan bandwidth yang sebenarnya pada suatu waktu tertentu dan pada kondisi dan jaringan internet tertentu yang digunakan untuk mendownload suatu file dengan ukuran tertentu.

2. Jenis-jenis managemen Bandwith di mikrotik.

1. PCQ
 pcq pada quetype adalah menu mikrotik untuk membantu memanagetraffic rate dan trafic packet. tujuan utama dari metode ini adalah untuk melakukan bandwith sharing otomatis dan merata ke multi client. kerja prinsip PCQ dengan menerapkan simple queue dimana hanya ada satu client aktif yang menggunakan bandwith, sementara client lain berada dalam posisi idle maka client aktif tersebut dapat menggunakan bandwith  maximum yang tersedia, tetapi jika client aktif, maka bandwith yang maximal dapat digunakan oleh kedua client (bandwith atau jumlah client yang aktif) sehingga bandwith dapat terdistribusi secara adil untuk semua clien
2. Queue Tree
 Queue tree adalah pelimitan yang sangat rumit karena pelimitan ini berdasarkan protocol, ports, IP Adress, bahkan kita harus mengaktifkan fitur mangle pada firewal jika ingin menggunakan queue tre. Queue tree berfungsi untuk melimit bandwith pada mikrotik yang mempunyai dua koneksi internet.
3. Queue Simple
 simple queues adalah cara pelimitan dengan menggunakan pelimitan sederhana berdasarkan data rate. simple queues juga merupakan cara termudah untuk melakukan manajemen bandwith yang diterapkan pada jaringan sakala kecil sampai menengah untuk mengatur pemakaian bandwith upload dan download tiap user.
4. Burst Time
 Burst time adalah fitur pada router mikrotik yang memungkinkan sebuah komputer user mandapatkan alokasi bandwith lebih dari Maximum Information Rate (MIR). Burst time pada PCQ bertujuan untuk mengijinkan aliran data tertinggi untuk beberapa periode waktu.
5. Packet Internet Grapher (PING)
 ping merupakan salah satu program yang digunakan untuk menguji komunikasi antar komputer dalam sebuah jaringan melalui procol TCP/IP. ping akan mengirimkan Internet Control Massage Protocol (ICMP) Echo Request massages pada I Address komputer yang dituju dan meminta respon dari komputer tersebut.
6. CIR (Committed Infotmation Rate)
 CIR merupakan alokasi bandwith terendah yang bisa dipatahkan oleh sebuah komputer user jika trafic sangat sibuk.
7. MIR (Maximum Information Rate)
 MIR merupakan alokasi bandwith maksimum yang bisa didapatkan seorang user. MIR biasanya akan didapatkan seorang user jika ada alokasi bandwith yang tidak digunakan lagi oleh user lain. ditentukan oleh parameter max-limit pada simpe queue.

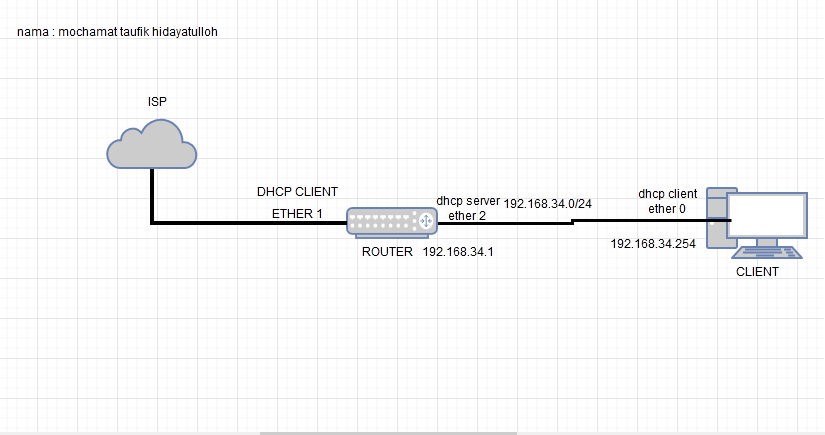

TOPOLOGI














3. Manajemen Bandwith menggunakan simple Queue

Alat dan Bahan

-PC 1 unit

-Mikrotik 1 unit

-kabel UTP 1 unit

1. Ubah Hostname identy sesuai nama lengkap DAN Konfigurasi IP,DNS,NAT

2.masuk pada menu queues lakukan konfigurasi


 3.dan test menggunakan speed test


4. Manajemen bandwith menggunakan Parent and Child



TOPOLOGI







Alat dan bahan
-PC 2 Unit
-kabel UTP 2 buah
-Mikrotik 1 unit

1. Ubah hostname identy sesuai nama lengkap dan konfigurasi IP,NAT,DNS



2.Konfigurasi IP Addres pada ether 3 dan bridge 1




3.aktifkan DHCP Server ether 2,ether 3,dan bridge 1

4.masuk pada menu queues dan lakukan konfigurasi

5.test menggunakan speed test



DAFTAR PUSTAKA

[1.]___.2023. Pengertian/perbedaan Troughput dan Bandwith [lengkap]. https://www.dosentekno.com/pengertian-troughput-bandwith-adalah/. Diakses pada tanggal 13-11-2023 pukul 19.57.

[2.]Bayu A. 2023. Perbedaan Bandwith dan Throughput serta definisi, jenis dan tujuannya. https://www.menggunakan.id/perbedaan-bandwidth-dan-throughput/. Diakses pada tanggal 13-11-2023 pukul 19.57.

[3.] ___. 2023. Jenis-jenis manajemen Bandwith pada mikrotik.
https://creatormedia.my.id/jenis-jenis-manajemen-bandwidth-pada-mikrotik/. Diakses pada tanggal 13-11-2023 pukul 19.57.

[4].___. 2013. Manajemen Bandwidth Menggunakan Simple Queue.
https://citraweb.com/artikel_lihat.php?id=53
Diakses pada tanggal 13-11-2023 pukul 19.57.

[5].___. 2017. Konfigurasi simple Queue (Parent and Child). https://ikhsanrivki.blogspot.com/2017/12/konfigurasi-simple-queue-parent-and.html. diakses pada tanggal 13-11-2023 pukul 19.57.
